展望未来 AMD 2008创新技术大会热点透视

来源：新浪科技 作者：苹果 时间：2008-04-25 12:53:52

作者：朱泽晨
45nm制程突破 高K/金属栅极冲击32nm制程

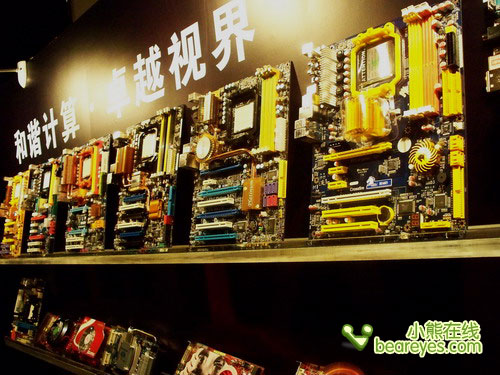

日前，AMD在北京举行了一年一度的AMD创新技术大会，本届的主题是“和谐计算.卓越视野”，在会上，AMD的专家团队全景式的展示了涵盖AMD未来计算平台，图形计算平台，移动平台，台式机/服务器平台以及高性能计算等各个领域的最新创新成果。作为目前业界同时涵盖处理器、芯片组、图形处理器的全平台厂商，AMD对技术和产品创新和规划对业界发展方向也有着举足轻重的影响，笔者有幸参与了这一技术盛会，由于本次大会呈现的信息量很大，笔者希望通过本文提炼，把代表技术热点精华的信息带给读者。

45nm制程突破 高K/金属栅极冲击32nm制程

作为一家半导体设计制造企业，设计能力和高水平工艺制程缺一不可，而AMD在制程上吃亏也不是一年半载了，不过在45nm时代，AMD有机会把制程的差距从一年缩短到半年。在本次技术创新大会，AMD再次强调了在08年Q4将把IBM和AMD联合研发45nm制程产品实现量产。预计在45nm下，相同频率下功耗降低28%，而相同功耗下频率有望提升30%，困扰K10构架的频率问题有望在年底得到根本解决。

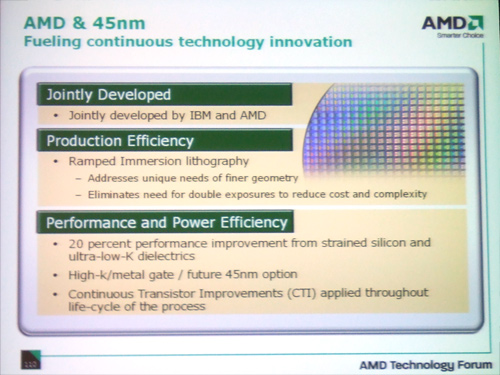

据AMD介绍45nm的导入将使用沉浸式光刻技术实现量产，能获得更好的分辨率，同时无需进行二次曝光，降低成本和复杂度。至于45nm制程本身，和Intel的替换金属栅极不同，IBM和AMD选择了高K电介质和前金属栅极，同时采用了应变硅和超低K电介质互连。后者通过在包围铜线的绝缘体中生成微小的气孔，把“K常数”从3降低到2.4，或者更低的电能消耗和更高的铜线信号传输速度。

45nm的制造准备 自建工厂和代工制造双轨制

AMD也给出了45nm制程导入的时间表，未来包括自建的Fab36，由Fab30改造得来的Fab38外，我们在投影演示中还看到了传说中将在美国纽约建设的Fab40工厂，加上新加坡的特许半导体援手，在K8契机深受产能之苦的AMD为45nm时代准备了充裕的产能。而GPU产品线继续保持代工制造，台积电和联电都是长期的合作伙伴。

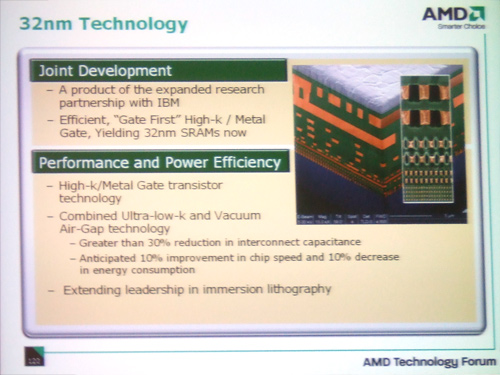

向32nm进军 联合试制32nm SRAM成功

AMD同时与IBM联合研究基于32纳米的新一代工艺。可以预计，32纳米将为更多优秀设计的实现建立平台，也验证了IBM、AMD、特许半导体、飞思卡尔、德州仪器等厂商共同组建的制程研发联盟的发展模式成效显著。

移动平台“PUMA”就绪 “Shrike”未雨绸缪

RS780M 开启移动平台集显性能新高

作为“PUMA”平台的基础，即将发布的RS780M集成图形核心比上一代集成X1200有3—4倍的性能提升，完整集成UVD（解码效率远高通用处理器），实现PowerXpress技术，当RS780M和AMD M8X独立显卡配合，在操作系统及一般2D窗口环境下关闭独立显卡开启主板集成GPU节省能耗，而当用户进入游戏等3D应用时关闭集成GPU开启独立显卡，这些都是根据用户应用动态切换的，无须重启等操作，用户不经意间就在起作用了。

随着“PUMA”的到来，AMD将在移动市场发起新一波攻势

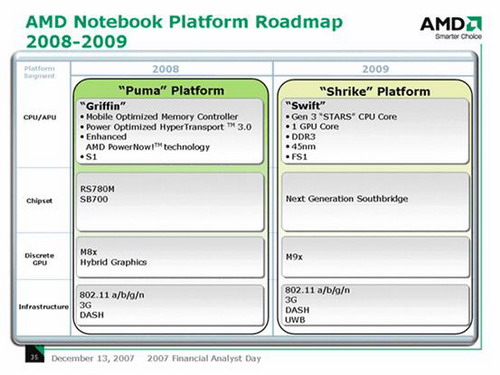

在“PUMA”上体现的新技术还包括采用“STAR”(K10.5)构架的“Griffin”移动处理器，针对移动平台专门做出能耗优化的内存控制器和HT 3.0超传输总线；第三方厂商认证的各种无线连接也更加丰富，我么看到”PUMA”规划中将会实现包括802.11 a/b/g/n全兼容Wireless LAN和广域无线连接的3G和DASH。在09年”PUMA”平台将由“Shrike”平台接替，首款体现“fusion”融合构架思想的45nm处理器“Swift”将会出现在该平台上，同时露面的还有2009年即将发布的“M9x”系列。相信标配“puma”+蓝光光驱+Full-HD液晶面板的组合将是08年下半年最具吸引力笔记本时髦配置。

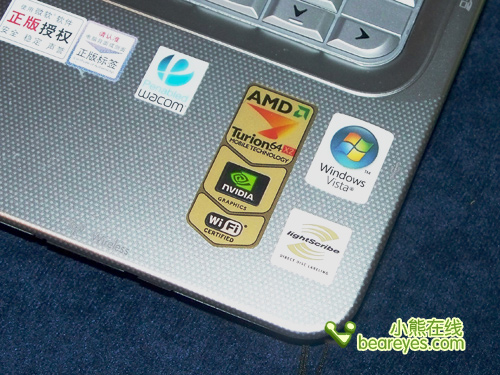

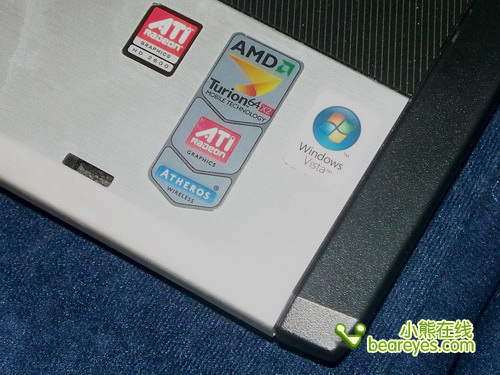

现场展示采用AMD移动平台设计的笔记本 采用ATHEROS无线方案

AMD移动平台最重要的特点是其开放性 nvidia独显同样可以成为平台的一部分

服务器平台 从“巴塞罗那”到“上海”

服务器方面对AMD来说首要的好消息当然是“修复TLB错误的B3版本皓龙已经出货，合作伙伴反馈非常好”， OEM伙伴们也正计划扩大产品线。

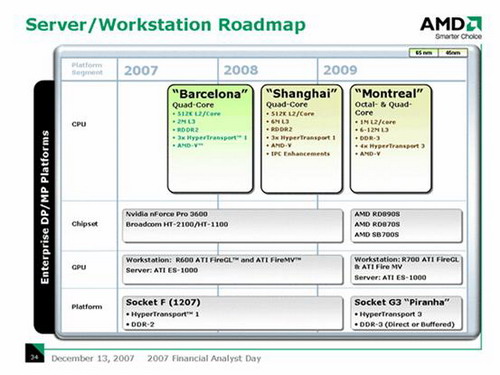

蓝图中的“Shanghai”仍旧是STARS核心的产物，采用原生四核设计，共享6M二级缓存，增强的CPU核心和内存控制器，采用45nm工艺制造，三级缓存索引可以关闭，继续支持快速虚拟化索引RVI技术，具备48bit物理寻址能力，仍旧兼容SocketF（1207针脚），至于09年的蓝图中原生8核/4核设计的“Montreal”，也将会随着AMD新一代服务器芯片组和“Piranha”平台一起面世，共同组成AMD 服务器的第三代平台，预计届时SocketF接口也完成了历史使命。

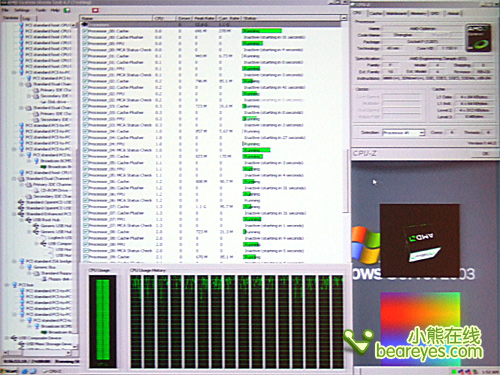

现场演示运行的4路下一代“shanghai” 45纳米服务器运行界面

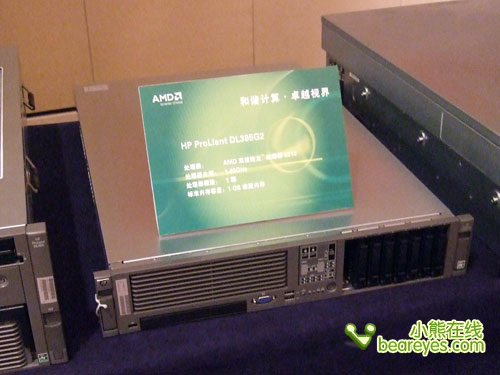

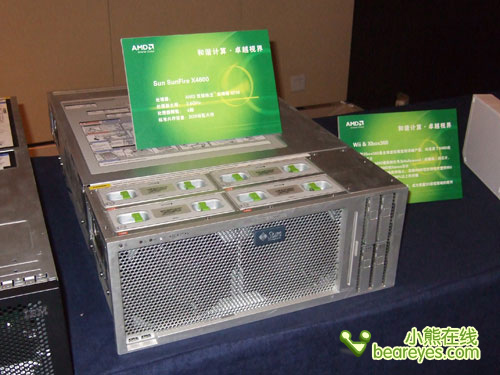

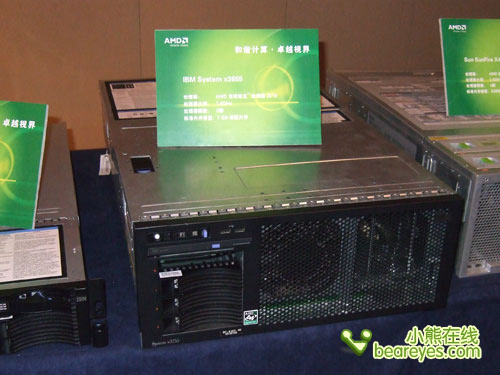

四核/双核皓龙的已经获得了包括HPDELLIBMSUN等巨头的认可

Fusion融合构架走上正轨 09年移动平台APU面世

AMD的“Fusion”融合观点体现来未来计算平台发展的趋势，而作为融合倡导者，在此次创新大会上也揭示了可能首个融合APU的产物，09年移动平台配套的“SWIFT”APU。

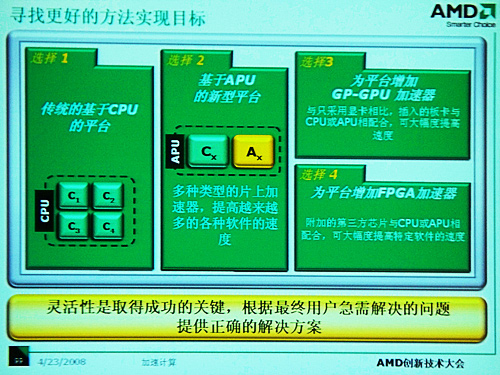

在AMD的“FUSION”构架思想中，目前的多核构架还属于“同构多核”构架，大量相同结构的X86内核集成在一个DIE核心中完成多任务多线程任务，但线程编程目前还存在瓶颈，复杂X86内核面积成本和功耗成本都存在限制。AMD认为未来“Fusion”的发展方向是“异构多核”，表现形式不一而足，片上加速器，特定软件专用第三方FPGA芯片，GP-GPU流处理器的通用计算都是“异构多核”的一种表现形式，在当前半导体制程水平下，“异构多核”会有更好的性能、能耗和成本优势。

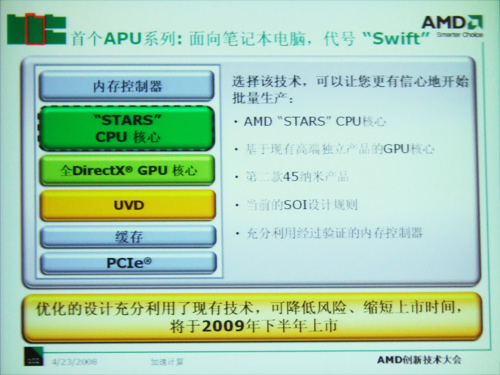

“SWIFT”首个“Fusion”构架实现 集成CPU/GPU/UVD

在此次大会上，首个“Fusion”构架思想的产物蓝图抛头露面，和就是应用在09年移动平台上的“Swift”APU，“STARS”CPU核心，全DX10.1 GPU核心，内存控制器，UVD，缓存、PCIe，看来整个IGP北桥在45nm制程下整合入了CPU！

按照“Fusion”的思路，这样的整合还是最初步的异构多核，不过好处是显而易见的，片上总线能获得更大的传输带宽和速率，同传输速率下的功耗也远小于片外连接，也保证了佳的兼容性，非常有利于移动平台的设计，同样也给HTPC等家电化、低价化、mini化的PC和笔记本的带来了更多可能。

GPGPU流处理器的通用计算 产品走向市场化

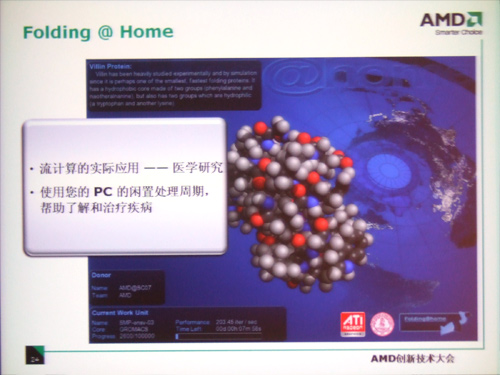

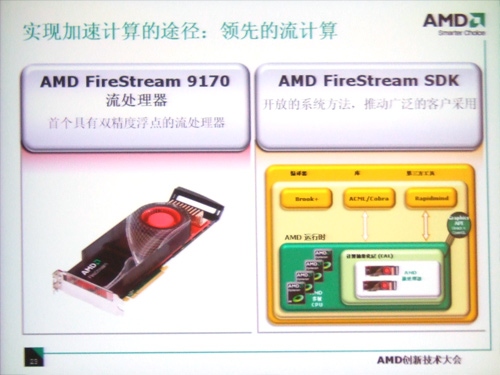

流处理器的诞生为GPU强大浮点运算能力开拓了一片全新应用天空—这就是流处理器的通用计算,在GPGPU中GPU不是用来作3D加速用途，而是利用内置的强大像素处理器变成一群并行处理器，作为浮点运算协处理器，协助中央处理器计算复杂的浮点运算程序，例和复杂的科学计算等。FireStream就是AMD对应GPGPU应用的产品系列，其中首个产品是应用R580图形核心的FireStream 580。去年11月末，AMD推出了第二代具有双精度浮点技术的流处理器FireStream 9170。这款基于RV670 GPU原始硬件并行处理体系架构能提供多达500 GFLOP的运算能力（试想四路双核心Itanium 2的浮点运算能力也不过45GFLOPs），板载2GB的板载DDR3。据悉，基于此流处理器的板卡要求PCIe 2.0 x16接口，150W的功率需求。此芯片支持Windows XP、XP64、Linux 32位/64位操作系统。

2008年第一季推出FireStream SDK使得FireStream成为一个完整的软体编写与开发平台，表明AMD的流处理器解决方案已经趋向成熟。FireStream SDK提供Compute Astraction Layer（CAL），让开发人员利用高级编程语言（例如：C语言或C++等，以及其他专有函式库，如：Brook+或RapidMind等）编写程序，并经过CTM（Close To Metal）界面，进行低级（机型代碼）性能调整。AMD计划支持提供GPU加速数学函数的AMD核心数学库（ACML），以及能够加速视频代码转换的COBRA视频库，随着专用库函数的日益完善，我们会看到GPGPU扩展到越来越多的应用上去。

随着CPU/GPU争夺PC平台中龙头老大位置的愈演愈烈，GPGPU流处理器应用将会成为GPU的杀手锏应用之一，据我们所观察到的，AMD对于GPGPU的定位还主要着眼于面向行业的高性能计算领域，而在流处理器唯一的竞争对手Nvidia已经有了推广GPGPU应用主流化的意思，相信随着Intel/AMD/Nvidia竞争PC主导权的加剧，广大用户也会提早从流处理器通用计算这一技术中受益。

TDP1—10WAMD Bobca处理器目标直指Atom

在本月月初，Intel的高调发布Atom超低功耗X86处理器着实火爆，给超低价笔记本和未来的MID各种手持无线多媒体网络终端描绘了 “广阔钱景”，作为老对手AMD自然也不会无动于衷。在此次技术创新大会上AMD在会上泄露出一款代号为“Bobca”'的处理器，这款处理器目标明确定位在TDP1W-10W的X86市场，明显和Atom针锋相对，而且据笔者了解，“Bobca”应用目标市场将更加广泛，除了超低价笔记本，UMPC类PC变种外，手机，智能家电，手持数字电视，GPS等都包括其中，可惜的是有关该款处理器的技术细节不得而已。

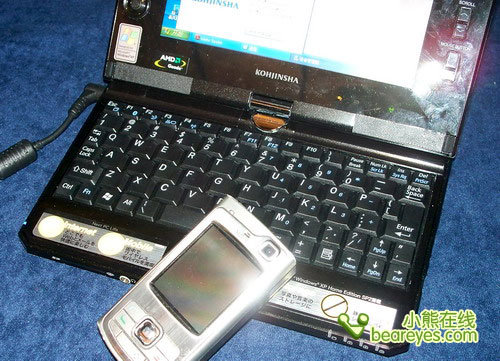

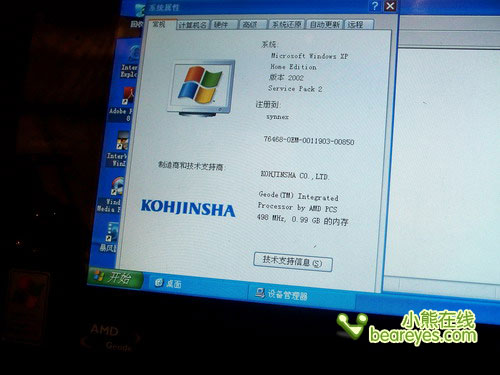

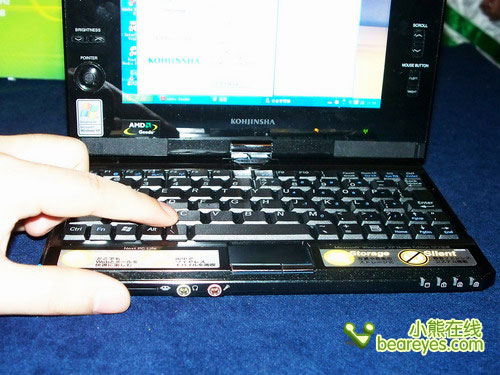

类似设计目的的处理器AMD并不是没有相关经验，全球炒地沸沸扬扬的100美元笔记本就是用了AMD的Geode嵌入式处理器，该系列处理器功耗也仅为1—15W（500MHz的Geode LX800 TDP功耗为0.9W），很难不让人拿出来和未来的Bobca做一番联想比较。在创新大会现场我们也看到新近联强国际引进的工人舍（KOHJINSHA ）SA5，这款使用AMD 500MHz Geode处理器的超小型UMPC基本就是我们日常用的普通笔记本大小，重量为 990克 ，内置1GB内存，120GB硬盘，整体采用完全被动散热，全键盘+7英寸WVGA触摸屏操作，运行XP home版。笔者简短试用，操作比较流畅。

建立AMD深圳测试中心 优化亚洲/本土游戏

对于AMD来说在深圳建立这样一个测试实验室不是什么了不起技术创新，这样的行动是在传达这家全球第二大CPU公司对于中国市场的格外重视，“市场规模仅次于美国本土，并且继续快速增长”，照理这样的市场规模也该让跨国IT公司们在售前和售后下大功夫了，AMD在针对本土的产品开发、测试和驱动优化确实走在了竞争对手的前面。

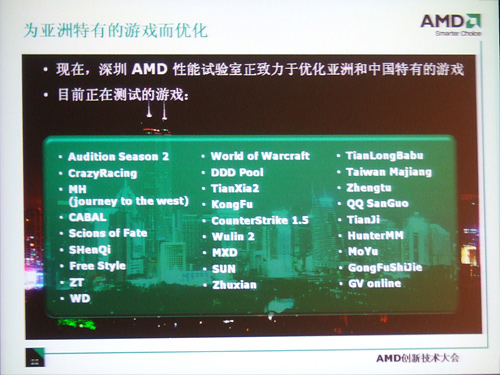

我们看到演示中密密麻麻的游戏列表，其中当然不乏红遍全球的大作，但本土开发的热门游戏也的确不在少数——《诛仙》、《征途》、《QQ昂过》、《天机》等，这无疑在中国本土庞大的网吧市场和个人网游玩家市场取得先机的筹码。
