　　作者：王厚勇

　　先看一下最终效果：

图：最终效果

　　一、绘制场景

　　1、启动3dmax9.0，点击“创建”命令面板中的“几何体”按钮，单击“长方体”工具按钮，在前面视图中拖动鼠标绘制出四个长方体：box01、box02、box03、box04。调整它们的位置最终形成一个房屋样子，如图1所示。

图：调整它们的位置最终形成一个房屋样子

　　小提示：也可以先绘制出一个box，按住shift用移动或旋转的方式绘制出另外3个box。

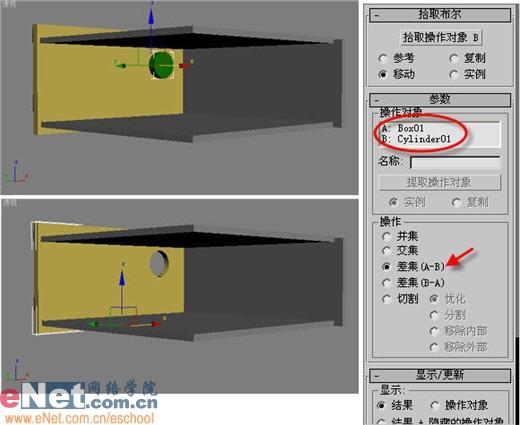

　　2、点击“创建”命令面板中的“几何体”按钮，单击“圆柱体”工具按钮，在前面视图中绘制一个cylinder01，结合着其他视图将它放置在box01上（黄色长方体）。选中box01，单击“创建”命令面板，在下拉列表框中选择“复合对象”项。点击“布尔”按钮，在视图中选择cylinder01，于是在box01上挖了个洞作为窗口，如图2所示。

图：在box01上挖了个洞作为窗口

　　3、点击“创建”命令面板中的“几何体”按钮，单击“圆柱体”工具按钮，在前面视图中绘制一个cylinder02；单击“长方体”工具按钮，在前面视图中拖动鼠标绘制出3个长方体box05、box06、box07，将它们汇合在一起放置在窗口，如图3所示。

图：在前面视图中拖动鼠标绘制出3个长方体，将之汇合在一起放置在窗口
