内置GF8200可混合SLI的大板MCP78再到

4月底,NVIDIA将正式对外发布旗下AMD平台新一代整合产品GF8200/GF8300。得益于与NVIDIA一直以来良好的合作伙伴关系,梅捷成为了最先发售GF8200系列主板的厂商。基于MCP78S-A2单芯片的SY-N8+主板不仅采用全固态电容配备,同时遵循大板高扩展性工艺,附赠HDMI接口,同时设计了Hybrid SLI技术,可以赋予板载显示核心与独立GPU共同工作的条件,从而提升平台的整体显示效能。作为一款未来主流的DX10整合主板,梅捷SY-N8+一上市就得到了用户的充足肯定,销量节节上升,日前,该主板再度到货市场,一直在等待的朋友们可以出手了。

内置GF8200可混合SLI的大板MCP78再到

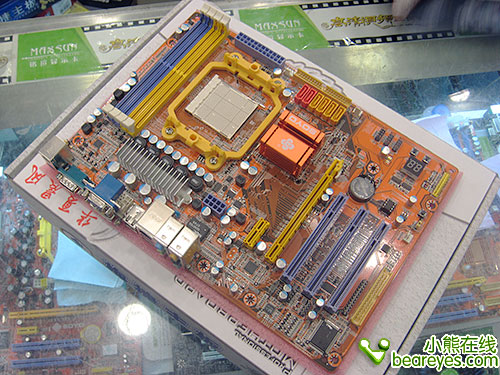

梅捷SY-N8+采用橙色大板型设计,基于NVIDIA的MCP78S-A2单芯片设计,支持最新AM2+处理器,支持Hyper-Transport 3.0总线,提供PCI Express 2.0的插槽,内建DX10的GeForce 8200显示核心,核心频率为500MHz,支持PureVideo HD高清视频硬件解码加速,提供Hybird Power/GeForce Boost功能。主板提供4条DIMM内存插槽,最高DDRII/1066规格的双通道内存接入,最大内存容量达8G。内存供电方面,独立的供电模块使得该主板同时使用4根内存超频操作时也能有更好表现。

内置GF8200可混合SLI的大板MCP78再到

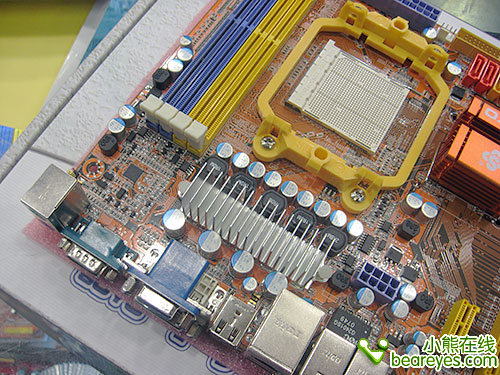

处理器供电部分,延续了梅捷近期的严谨与豪华工艺,其提供五相全固态供电设计,并且在MOS管上装上散热片,即使用户超频操作也能轻松满足。而且仔细看的话,您还能发现部分电感采用了更高阶的铁素体电感,在抗干拢与稳性上能有更好表现。

内置GF8200可混合SLI的大板MCP78再到 内置GF8200可混合SLI的大板MCP78再到

功能方面,它提供了8声道ALC883 HDA音频芯片,同时板载了PCI-E总线的RTL8111B千兆网络控制芯片,为玩家提供千兆网络接入支持。

内置GF8200可混合SLI的大板MCP78再到

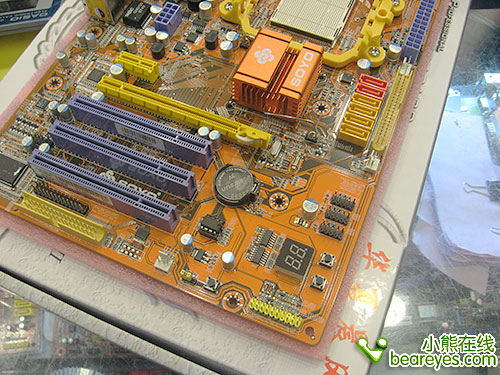

板载一键重启、开机、清CMOS和侦错灯

磁盘方面主板提供六组SATA II接口以及一个IDE接口,支持RAID 0,1,0+1,5多种模式,支持NVIDIA的Mediashield技术,能在台式机中实现了企业级用于迅速存取和保护重要数据功能。扩展方面,除集成GeForce 8200显示核心外,还提供一根X16的全速显卡插槽以及多根PCI插槽,方便用户扩展。整合图形核心除可支持硬解码VC-1/H.264/mepg2的PureVideoHD功能外,还支持Hybird Power/GeForce Boost功能,Hybrid SLI技术在独立GPU和板载IGP共同工作时,一般2D应用下,例如观看电邮、浏览网页、文书工作及观看高清影片,这些工作以IGP核心已足以应付,因此Hybird SLI技术可将独立GPU关闭,以节省所需功耗以提升电池续航力。当系统进入3D模式时,Hybrid SLI可以实时开启GPU核心,而无需系统重新启动,IGP绘图核心将会协助运算,或是作为物理运算单元,以进一步提升整体绘图效能。

内置GF8200可混合SLI的大板MCP78再到

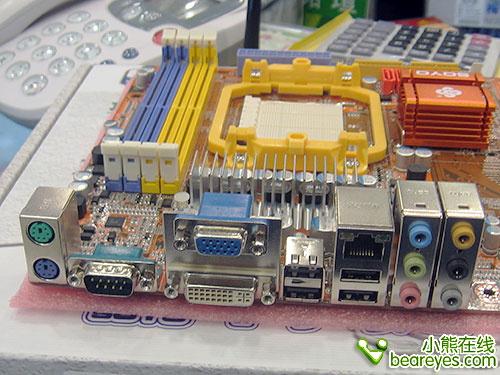

接口部分,它提供了全面的显示输出接口,包括D-SUB和DVI,并且附赠了DVI转HDMI接口,方便组建高清平台的用户需要。

内置GF8200可混合SLI的大板MCP78再到

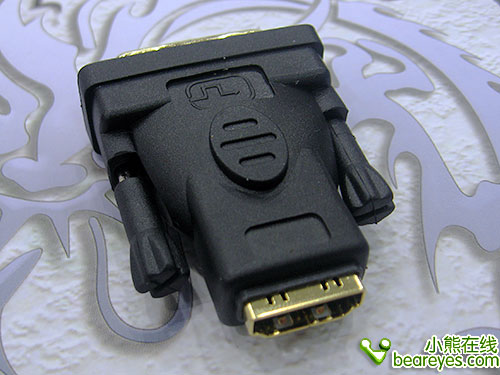

DVI转HDMI接口

目前该主板的售价599元,作为梅捷+系列产品,SY-N8+主板采用全固态设计,豪华的电容群非常养眼,大板造型也保持了梅捷主板的一向风格。作为NVIDIA目前最强的一款整合芯片组主板,MCP78无论在技术与性能上,都比上一代MCP68有了质的习跃,支持PureVideoHD技术,进一步提升了对高清播放的能力,支持Hybrid SLI技术,使板载IGP与独立GPU两者在获得相应的性能提升的同时,能有最佳的性能功耗比例。本站商城相关产品链接
