酷冷 魔石350，350W主流双路电源

酷冷最新推出的魔石350电源，按Intel ATX +12V V2.2规范设计，双路+12V输出，总输出功率峰值可达350W，转换效率>65%，非常适合目前的主流PC平台使用。

采用了Coolermaster经典的紫红配色包装，酷冷魔石350字样简洁明了地标注在上面。

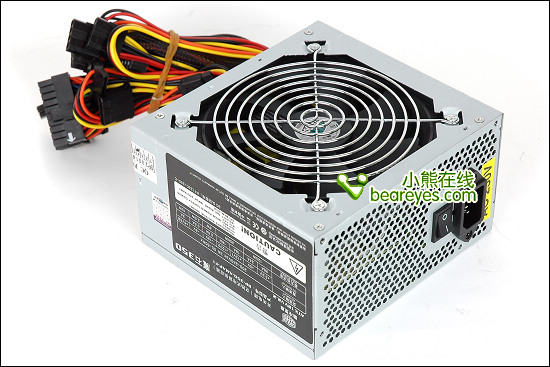

采用了优质的镀锌钢板外壳，12cm大尺寸风扇加防尘罩，大尺寸风扇可以以较低的转速实现相同风量输出，往往也意味着噪音的降低，魔石350的标称噪音21db，非常安静。

酷冷 魔石350，高参数、全接口

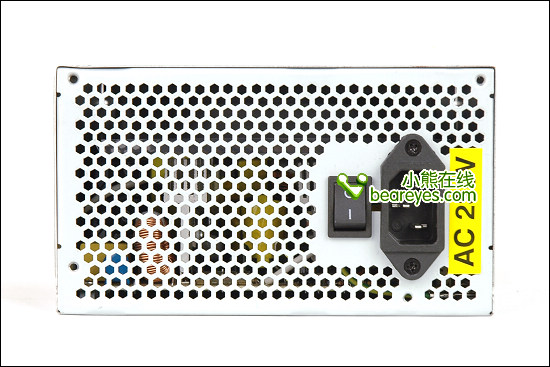

市电入口、高密度通风孔，防尘作用更加明显。硬开关可以让你在紧急时刻切断电源或者频繁的切断供电，这对很多硬件发烧友来说是不可或缺的。

清晰的铭牌，适应输入电压220v，额定输出未标明。

双路12V输出：18A/16A，+3.3V：26A，+5V：24A，峰值输出可以稳定350W，这样的输出能力对于现在流行的低功耗平台来说，绰绰有余了。独立的两路+12V输出对双核平台和高功耗显卡的支持更加充分。严格遵循2.2规范的话，这样的输出参数似乎是450W以上的电源，这让我们有些不解。

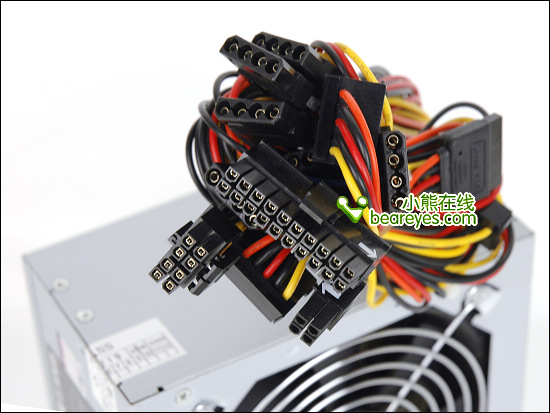

接口非常丰富，24pin主电源接口，4+4pin辅助电源接口，4个D型口，4个SATA接口。

酷冷 魔石350，拆解

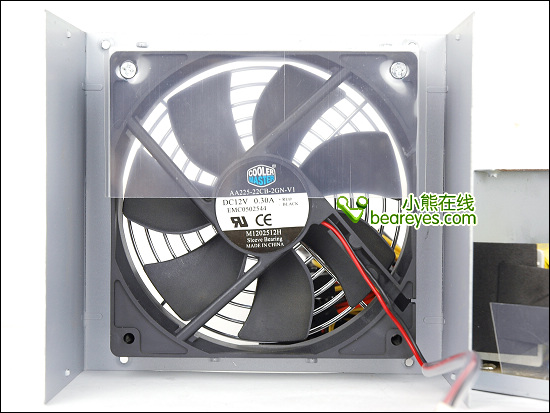

12cm，0.3A静音风扇，配合电源内部的温控调速电路，可以确保运行时的安静。

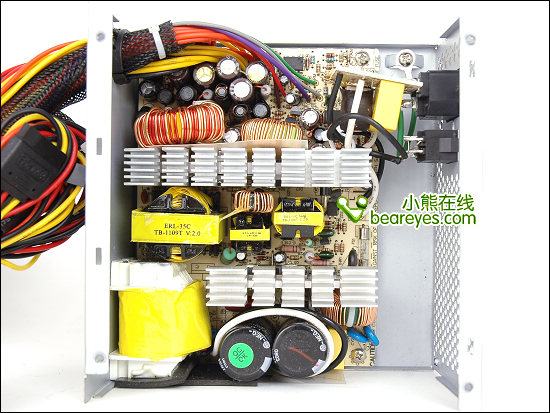

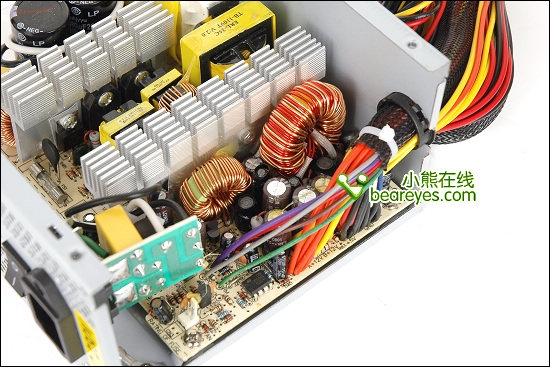

打开上盖就能看到电源内部了，元件满满当当，但是排布清晰，很成熟的PCB布局。

酷冷 魔石350，Emi滤波

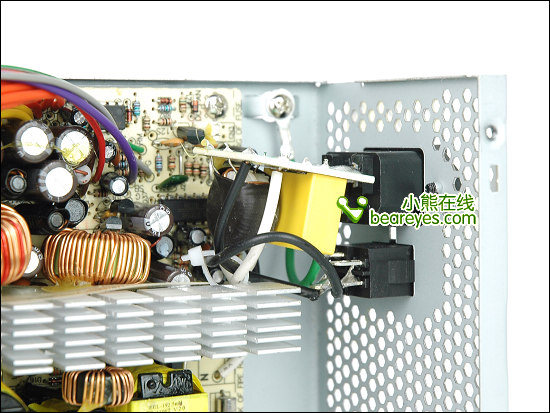

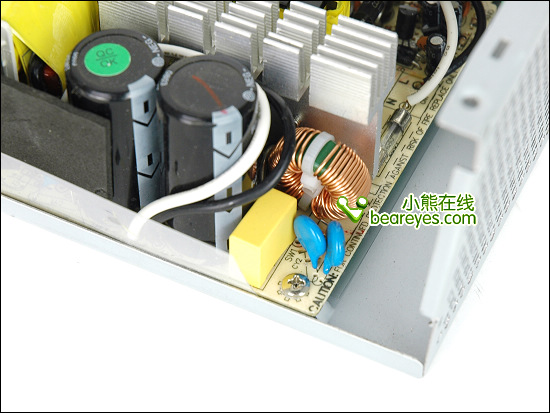

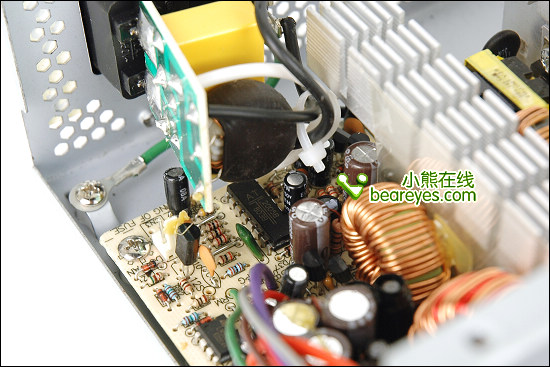

一级滤波布置在独立的PCB上了，挂在市电入口上。一级滤波的扼流圈和更为强大的二级滤波则设计在了主PCB上。

完整的两级滤波能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

酷冷 魔石350，整流

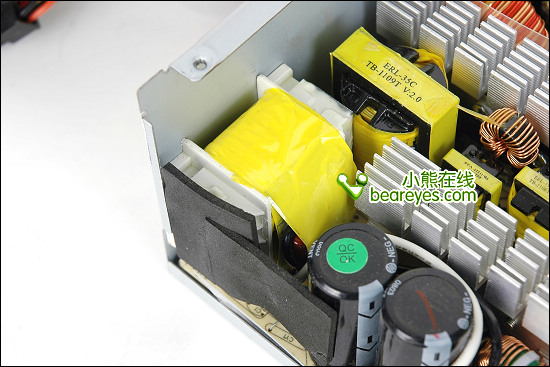

固定在上壳的被动PFC电感，个头不算小。虽然近年来，主动PFC日益成为电源设计的大趋势，但实际上单就性能而言，被动PFC并没有技术上的缺陷。只不过对于高功率电源来说，主动PFC在设计上比被动产品具有优势，产品重量也会降低许多。但反过来看，同样输出功率的被动PFC产品往往比主动PFC产品便宜许多。

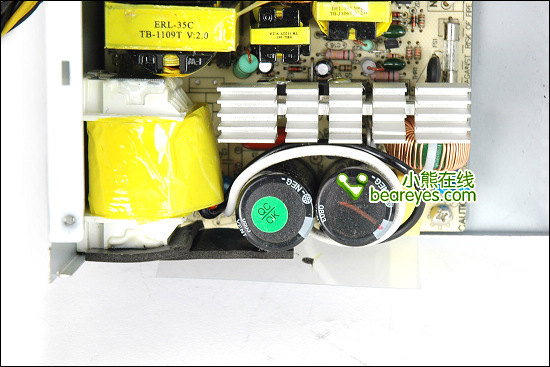

经过全桥整流（四个黑色二级管构成）就来到整流滤波电路，整流二极管和高压滤波电容组成整流滤波电路，全桥整流电路对交流电整流并转换为脉动直流电，然后经两个高压滤波电容滤波，变成比较稳定的高压直流电。

两颗820μF高压滤波电容足以应付350W电源的工作要求。

酷冷 魔石350，变压和输出

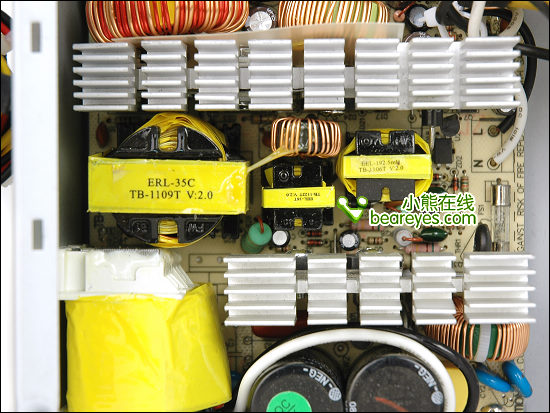

整流电路输出的高压直流电来到了电源的核心——开关电路。高频变压器和开关管共同组成开关电路，开关管就是固定在散热片上的黑色晶体管，和变压器一起将直流电转化为低压脉动直流电。三只高频变压器用料十足，其中最左边是主变压器，其直径达到35mm，旁边是驱动变压器和待机电源（待机变压器）。

开关管轮流导通向变压器输出脉冲电压，再由主变压器实现降压。旁边两个小变压器分别是驱动变压器和待机电源，它们各有各的作用。其中一个将PWM集成电路输出的控制信号进行放大以驱动开关管进行工作，同时还可以将开关管工作的高压区和集成电路工作的低压区进行物理隔离。另外一个完全是一套独立的小型开关电源，这就是我们所说的待机电路，其输出的电压为电源的主电路供电，同时通过+5VSB端输出到主板来实现唤醒功能。

通过了变压器的低压脉动直流电仍然需要整流和滤波，才能输出至机箱内。这就全靠低压整流输出电路，由二极管、电容和硕大的扼流圈组成，这里使用了许多高品质的电解电容。

酷冷 魔石350，控制

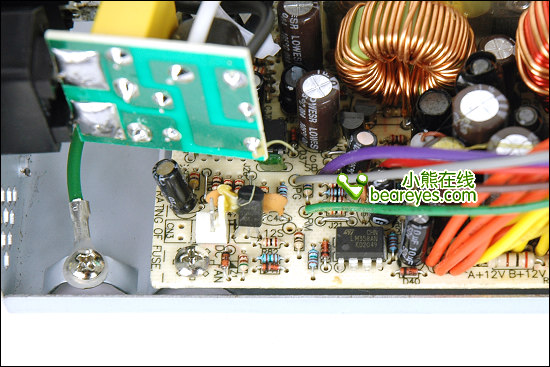

电压比较IC（LM358AN），它们对开关管进行控制以调整输出电压的高低，此外还负责电压过载和电流短路保护，避免因电源损坏时导致与其连接的电脑设备毁坏。

PWM电源管理IC

总结

350W足额输出，老道的做工和扎实的用料，保证这款电源成为目前主流PC的理想选择。
